2．消防工程图例：列出所有图例图形及名称，如在每张图中标注图例，本页可不制作。
3．装修设计说明：说明工程地址、面积、图纸编制依据及规范、装饰材料防火等级。
4．电气设计说明：说明设计时所参照的规范、标准，简单叙述配电箱、灯具、应急照明、电线电路的用材。
5．消防设计说明：说明设计依据及参照规范、主体建筑概况、消防水源及消防设施。
6．原始结构图：由物业提供的建筑原始结构图中施工区域的原始墙体结构，带轴线。
7．墙体分布图：到天花墙体及不到天花墙体用不同线型表示，标明消防通道。不得对承重墙、防火墙、抗震箱体墙进行拆除或扩宽门窗洞口，持设计院批准文件、图纸并盖章的除外。
8．平面布置图：办公家具、墙体、摆放物品（落地式设备及其它不常移动物品）及消防通道、机房、强电配电箱、弱电机柜，含公用通道的标明消火栓、灭火器箱，不得遮挡配电箱、消火栓，不得摆放家具及其它物品占用消防通道。
9．地面铺装图：标明各区域使用的地面材料。常见地面材料有地毯、地砖、石材、抗静电地板、木地板、石塑地板、水泥砂浆自流平等。
10．综合天花图：标明所有到天花的墙体及在天花表面出现的喷淋、烟感、温感、消防广播、空调风口、灯具等。

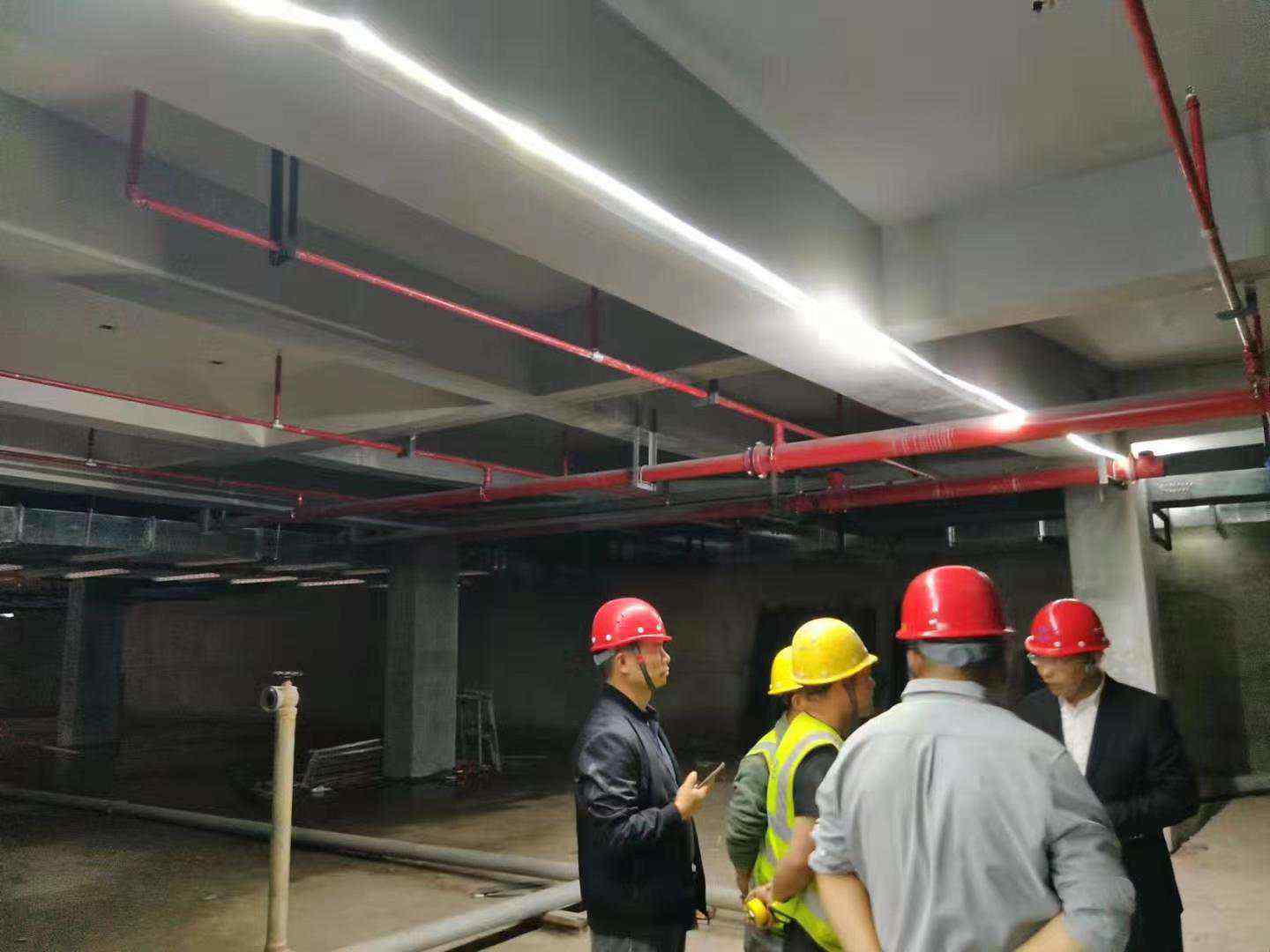

11．消防喷淋图：喷淋系统的供水、排水示意图，标明供水管径、水源及喷淋头位置，不吊顶的区域将朝下喷淋改为朝上喷淋。
12．消防烟感图：标明烟感位置、系统来源。
13．安全出口指示及应急照明控制图：根据逃生路线安装相应数量的出口指示灯、安全出口灯、应急照明灯，上述灯具内有蓄电池或夜光功能，并长期与专用灯具电路连接。
综上所述，这就是小编为大家整理的消防工程图纸设计包括什么，2023消防工程图纸设计规范，消防工程的重要性不必多说，在做消防工程时要找专业的工程团队设计图纸并施工，这样建筑的工程安全也有保障。感谢大家的阅读，希望对大家有所帮助，想要了解其他更多关于消防工程资讯请阅读《消防工程的消防管道安装要注意些什么，看完你就知道了[今日资讯]》
